贴片焊接技巧

更新时间: 点击:7328 所属栏目:经验分享 Update Time: Hits:7328 Belong Column:
进行贴片焊接有效的方式是拖焊,如果熟悉了拖焊,基本上就可以使用一把烙铁+松香完成所有贴片的焊接。

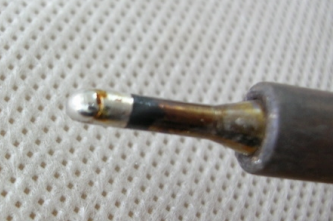

工欲善其事,必先利其器。焊接贴片最好使用斜口的扁头烙铁,考虑防静电的实际要求,建议使用焊台。

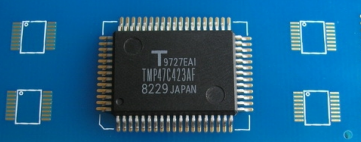

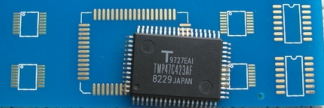

首先把贴片元件平放在焊盘上

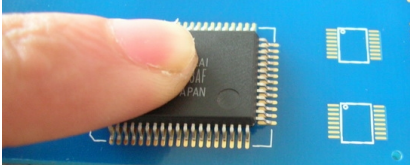

对准引脚和焊盘后用手压住

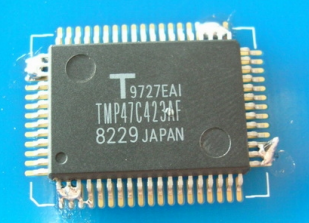

使用融化的焊锡随意焊接元件的数个引脚来固定元件

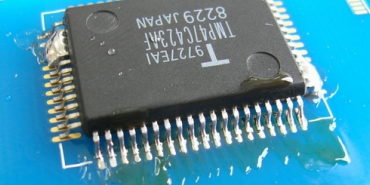

固定好后在元件引脚的头部均匀的焊上焊锡

四周全部焊上焊锡

接下来就是拖焊的重点:把PCB斜放45度,使元件引脚上的焊锡在融化的情况的下可以顺势往下流动

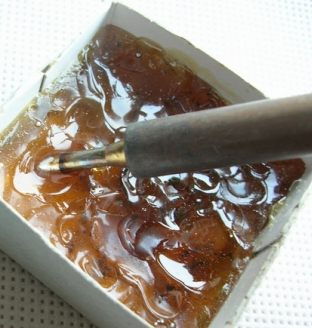

把烙铁头放入松香中,甩掉烙铁头部多余的焊锡

把粘有松香的烙铁头迅速放到斜着的PCB头部的焊锡部分

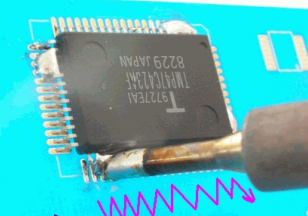

接下来的动作将是个拖焊的核心:使烙铁按照品红线的方式向右迅速移动。如果过程中焊锡过多可以再次把烙铁头浸入松香后甩掉多余的焊锡,重复开始的动作

重复以上动作后达到以下效果

其他引脚使用同样的方法

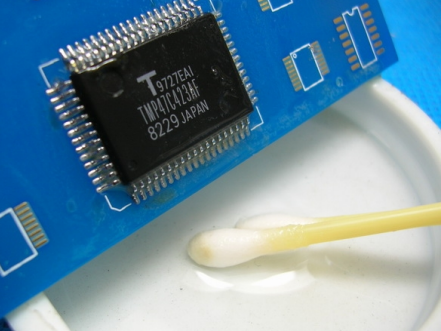

用酒精清洗表面多余的松香

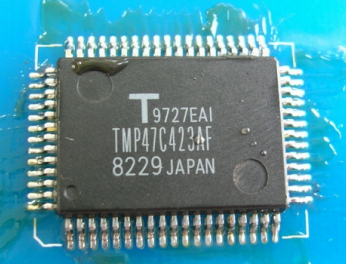

最终的效果


资料来自网络
